Y25 bogie – конструкция, работа и практическа диагностика

Талигата Y25 е една от най-разпространените конструкции на двуосни талиги за товарни вагони в Европа. Тя не е просто един конкретен модел с един-единствен набор от размери, а семейство конструкции, развивани в продължение на десетилетия. Затова означението Y25 може да се срещне при различни изпълнения на рамата, спирачната система, товаразпределението, вида на спирачните калодки и начина на обслужване.

Общата концепция обаче е много характерна: две колооси, междуосие 1800 mm, първично винтово окачване, фрикционно демпфиране с Lenoir механизъм и сравнително проста, здрава рама, върху която могат да бъдат изградени различни спирачни варианти.

При много съвременни изпълнения се срещат междурелсие 1435 mm, максимално осово натоварване 22,5 t, колела около 920 mm в ново състояние и работна скорост до 120 km/h, но тези стойности не трябва автоматично да се приписват на всяка Y25. Конкретната модификация и сертификатът на талигата са определящи.

1. Какво всъщност представлява Y25?

Y25 е двуосна товарна талига. За разлика от някои по-сложни талиги тя няма вторична въздушна или винтова ресора между рамата на талигата и коша. Кошът на вагона се опира върху талигата чрез подпятник и странични опори, а самите колооси са окачени към рамата чрез първично окачване.

Конструкцията произлиза от френската железопътна практика и по-късно е стандартизирана в системата на UIC. Точно стандартизацията е една от причините Y25 да се превърне в практически стандарт за голяма част от европейските товарни вагони.

Тук е важно едно уточнение:

Y25 не означава автоматично „22,5 t и 120 km/h“.

Исторически и днес съществуват Y25 варианти за 20 t, 22,5 t, а при специални конструкции и други параметри. Съществуват изпълнения с калодкова спирачка, с дискова спирачка, с интегрирана спирачна система, с товарозависимо регулиране и с различни решения за подобряване на динамиката.

2. Къде се използва?

Основното предназначение на Y25 е товарният железопътен транспорт.

Талигата се среща при:

• покрити товарни вагони;
• полувагони;
• платформи;
• вагони за насипни товари;
• вагони за стомана и тежки товари;
• контейнерни вагони;
• автомобилни вагони;
• цистерни;
• специализирани товарни вагони.

Същественото предимство е не само здравината, а унифицираната конструкция. Един оператор може да обслужва голям парк вагони с близки конструктивни решения, а производителите могат да използват стандартизирани компоненти.

3. Основни размери и параметри

При типично съвременно изпълнение Y25 се срещат приблизително следните параметри:

Тези стойности са ориентировъчни за семейството Y25, а не универсална паспортна таблица. Например производителите посочват Y25 варианти с маса около 4,1 t, 4,4 t и 4,8 t, докато други изпълнения са по-тежки заради различно спирачно оборудване.

4. Колооси и букси

Колоосите са една от най-важните части на Y25, защото през тях преминават практически всички вертикални, надлъжни и напречни сили между талигата и релсовия път.

Колоосът включва:

• ос;
• две колела;
• две лагерни възли;
• букси;
• уплътнения и свързани елементи.

При типични Y25 изпълнения се използват стандартизирани букси с ролкови лагери. Срещат се например лагерни изпълнения от типа WJ/WJP 130 × 240, но конкретният лагер трябва да се определя от документацията на съответната талига.

Практическа проверка

При диагностика не трябва да се гледа само колелото.

Проверяват се:

1. състояние на гребена;
2. диаметър на колелото;
3. разлика в диаметрите на колелата;
4. плоски места и окопаване;
5. изронване и shelling/spalling;
6. следи от прегряване;
7. състояние на лагерите;
8. луфтове и правилно положение на буксите;
9. пукнатини или деформации около зоната на лагеруването.

Особено важно е да се търси причината, а не само последицата.

Ако на един вагон многократно се появява wheel flat, само смяната или престъргването на колооса не е диагностика. Трябва да се провери спирачната система, включително отпускането на спирачката, свободният ход на лостовата система, състоянието на калодките и работата на товаразпределителното устройство, ако такова е монтирано.

5. Рамата на Y25

Рамата е характерна с две надлъжни странични части, свързани с напречни елементи.

В зависимост от изпълнението рамата може да бъде:

• заварена стоманена конструкция;
• лята стоманена конструкция.

Съвременните конструкции често използват заварена рама, защото тя позволява оптимизация на масата и технологично производство.

Рамата трябва едновременно:

• да носи вертикалното натоварване;
• да предава надлъжните сили;
• да поема напречните сили;
• да осигурява правилното положение на колоосите;
• да осигурява опора за окачването;
• да носи или свързва елементите на спирачната система.

Какво се гледа при оглед?

При ремонтна диагностика особено внимание заслужават:

• пукнатини в зоните на заварките;
• деформации;
• следи от удар;
• разместване на конструктивни елементи;
• състояние на местата за буксите;
• състояние на подпятника;
• страничните опори;
• корозионно изтъняване;
• следи от продължително движение с неправилно натоварване.

Не трябва да се подценяват малките пукнатини около заваръчни шевове. При товарна талига натоварването е циклично и една привидно малка пукнатина може постепенно да се превърне в сериозен дефект.

6. Първично окачване – същността на Y25

Една от най-характерните особености на Y25 е първичното окачване с вложени една в друга винтови пружини.

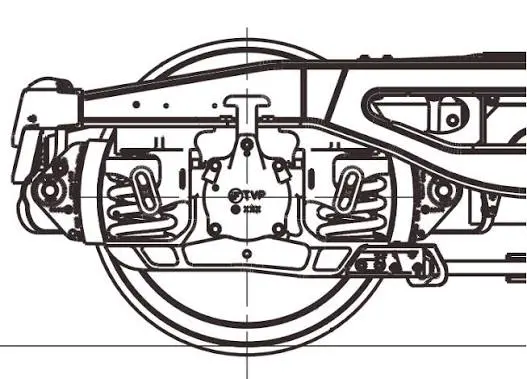

Схематично представяне на вложените пружини и Lenoir механизма.

При типичното изпълнение има външна и вътрешна пружина.

При по-малко натоварване основно работи външната пружина. При увеличаване на товара се включва и вътрешната пружина.

Това позволява характеристиката на окачването да бъде различна при:

• празен вагон;
• частично натоварен вагон;
• натоварен вагон.

Именно тук често се правят грешки при ремонта: пружините не са просто „две еднакви пружини една в друга“.

Те са част от конкретна система с определена твърдост, геометрия и взаимно положение.

Практическа проверка на пружините

Проверяват се:

• счупване;
• пукнатини;
• деформация;
• неправилна височина;
• правилно поставяне;
• съответствие на вътрешната и външната пружина;
• следи от контакт или износване;
• корозия.

При подмяна не трябва да се смесват произволно пружини от различни варианти на Y25.

7. Lenoir damping – малкият механизъм с голямо значение

Y25 използва фрикционно демпфиране, свързано с т.нар. Lenoir link.

Принципът е особено интересен.

Вертикалното натоварване от пружината създава чрез наклонения Lenoir механизъм хоризонтална сила. Тази сила притиска елементите на буксовия възел към рамата.

Получава се сухо триене, което демпфира вертикалните и напречните движения.

Предимството е, че демпфирането е натоварващо-зависимо: с увеличаването на натоварването се увеличава и нормалната сила в триещите повърхности.

Това е една от причините конструкцията да работи приемливо както при празен, така и при натоварен вагон.

Но има и обратна страна

Фрикционният механизъм е чувствителен към:

• износване;
• замърсяване;
• неправилни хлабини;
• износени контактни повърхности;
• неправилно поставени пружини;
• повредени Lenoir елементи.

При проблем с тази система талига, която визуално изглежда напълно здрава, може да има различно динамично поведение от останалите талиги в същия влак.

8. Подпятник и странични опори

Кошът на вагона се опира върху талигата чрез подпятник (bogie pivot) и странични опори.

Подпятникът поема и предава значителна част от вертикалните и хоризонталните сили, като същевременно позволява на талигата да се завърта спрямо коша при движение в криви.

При някои Y25 варианти се използват еластични или пружинни странични опори.

Тук трябва да се проверява:

• износването на работните повърхности;
• хлабините;
• състоянието на вложките;
• правилната височина;
• пукнатини;
• правилното разпределение на натоварването между подпятника и страничните опори.

Неправилната работа на страничните опори може да повлияе не само на комфорта, но и на поведението на вагона в криви и при динамично натоварване.

9. Спирачната система на Y25

Тук Y25 става особено интересна от гледна точка на техниката.

Класическите изпълнения използват калодкова спирачка с лостово-пружинна система.

В зависимост от конструкцията се срещат:

• едностранно действие;
• двустранно действие;
• единични или двойни калодки;
• GG калодки;
• K-композитни калодки;
• интегрирана спирачна система;
• дискова спирачка.

Затова само надписът „Y25“ не е достатъчен, за да се определи спирачната система.

10. Как се предава спирачната сила?

При пневматично задействане спирачният цилиндър създава сила, която чрез лостова система и щанги се предава към спирачните калодки.

Системата има механично предавателно отношение.

При определени Y25 изпълнения се срещат стойности около 12,91 или 11,765, но това отново зависи от конкретната спирачна конфигурация.

Това число е важно при диагностика, защото промяна в:

• положението на шарнирите;
• дължината на лостовете;
• отвора за закрепване;
• хлабината;
• положението на регулиращия механизъм

може да промени реалния спирачен ефект.

11. Автоматично регулиране на спирачната сила според товара

Това е една от най-практичните особености, които могат да се срещнат при Y25.

Празният вагон и напълно натовареният вагон не могат безопасно да се спират с абсолютно еднакъв спирачен ефект.

При празен вагон прекалено голямата спирачна сила може да доведе до:

• блокиране на колелата;
• wheel flat;
• прекомерно нагряване;
• повреда на колелото;
• неблагоприятно поведение при ниско сцепление.

При натоварен вагон същата спирачна сила може да бъде недостатъчна.

Затова се използва load-proportional braking.

Принципът е следният

1. Натоварването на талигата се предава механично към load sensor.
2. Сензорът отчита натоварващата сила.
3. Получава се управляващо пневматично налягане.
4. То управлява допълнителен valve.
5. Valve променя налягането към brake cylinder.
6. Спирачният цилиндър създава необходимата сила.
7. Лостовата система я предава към калодките.

По този начин спирачният ефект се променя автоматично според масата на вагона.

При реални системи са използвани различни load-sensing устройства. Например при Y25 е добре документирана комбинацията DAKO SL + DAKO D1, при която load sensor, монтиран в зоната на буксовия възел, участва в регулирането на налягането към спирачния цилиндър.

Важно е да се разбере:

Load-proportional device не „увеличава спирачката“, защото вагонът е тежък. То настройва спирачния ефект така, че спирачната способност да остане съобразена с действителното натоварване.

12. Най-честата диагностична грешка при товарозависима спирачка

При проблем често се гледа само спирачният цилиндър.

Това е недостатъчно.

Ако празен вагон спира прекалено силно или натоварен вагон спира недостатъчно, проверката трябва да обхване цялата верига:

натоварване → load sensor → управляващо налягане → valve → brake cylinder → лостова система → калодки → колело.

Особено важни са:

• механичният контакт на load sensor;
• правилната му височина;
• свободата на движение;
• замърсяване;
• износване;
• въздушни течове;
• правилната настройка на valve;
• свободният ход на спирачната система;
• състоянието на регулиращото устройство.

13. Спирачният регулатор не трябва да се „настройва на око“

При Y25 често има регулиращи механизми за компенсиране на износването на калодките.

Тяхната задача е да поддържат геометрията на спирачната система в допустимите граници.

Но има важна разлика между:

• компенсиране на износването;
• промяна на спирачната характеристика.

Ако някой използва регулиращия механизъм, за да „направи спирачката по-силна“, той вече променя системата извън предназначението ѝ.

Правилният подход е първо да се установи:

• каква е предписаната хлабина;
• какъв е ходът на цилиндъра;
• какво е положението на регулатора;
• какво е предавателното отношение;
• какво е налягането в цилиндъра;
• какъв тип калодки са монтирани.

14. Калодки – GG, K и защо това има значение

Не всички Y25 използват еднакви калодки.

При различните варианти могат да се срещнат GG и K типове.

Това не е козметична разлика.

Материалът на калодката влияе върху:

• коефициента на триене;
• зависимостта от скоростта;
• необходимата сила на притискане;
• нагряването;
• износването;
• необходимото предавателно отношение на лостовата система.

При K-калодки по-високият и различен по характер коефициент на триене позволява използването на по-малки механични сили в някои спирачни конфигурации. Именно затова UIC е разработвал оптимизирани brake rigging решения за вагони с K-композитни калодки.

Следователно:

Не трябва да се сменя типът калодка без проверка дали цялата спирачна система е предназначена за него.

15. Wheel flat – когато причината е в спирачката

При Y25 тази връзка е особено важна.

Ако колелото е блокирало по време на движение, следата може да бъде очевидна.

Но самият wheel flat не казва защо е блокирало колелото.

Възможните причини включват:

• прекомерна спирачна сила;
• неправилно регулиране;
• блокирала лостова система;
• заклинила калодка;
• неправилна работа на товаразпределителя;
• проблем в brake cylinder;
• проблем в brake distributor;
• замърсяване или механично заклинване;
• недостатъчно отпускане;
• ниско сцепление колело-релса;
• неправилно работещ WSP, когато такъв е част от системата на вагона.

Затова при повторяеми wheel flat дефекти смяната на колооса без проверка на спирачката е симптоматичен ремонт.

16. Динамика на Y25 – защо простата конструкция има ограничения

Y25 е много успешна конструкция, но не е съвършена.

При стандартната архитектура колоосите са силно водени от рамата и нямат сложна радиална система за активно насочване в кривата.

Това води до компромис между:

• простота;
• цена;
• надеждност;
• поддръжка;
• динамично поведение;
• износване на колелата и релсата.

При по-високи скорости и определени комбинации от маса, геометрия и състояние на ходовата част могат да се проявят по-значими динамични явления.

Именно затова са разработвани производни конструкции на Y25 с подобрено окачване, междуталигови или междуосови връзки, различни демпфери и други решения.

17. Защо Y25 продължава да се използва?

Отговорът е прост:

Защото е проста, стандартизирана и доказана.

Основните ѝ предимства са:

• сравнително малка маса;
• компактна конструкция;
• стандартизирани компоненти;
• лесна поддръжка;
• голяма база от резервни части;
• възможност за различни спирачни конфигурации;
• доказана експлоатация в огромен брой товарни вагони.

Точно простотата е голямо предимство при товарните вагони.

Колкото по-малко сложни системи има една талига, толкова по-лесно е да се обслужва в различни ремонтни предприятия и държави.

18. Но Y25 има и слабости

Практически най-важните са:

18.1. Износване на wheel/rail interface

Конструкцията не е радиално самонасочваща се като някои по-съвременни талиги.

18.2. Чувствителност на фрикционното демпфиране

Неправилните хлабини и износването на Lenoir механизма могат да променят поведението на талигата.

18.3. Много варианти

На пръв поглед две Y25 талиги могат да изглеждат почти еднакво, но да имат различна спирачна система или товароносимост.

18.4. Натрупване на „малки“ дефекти

Износване на:

• буксови водачи;
• пружини;
• Lenoir елементи;
• странични опори;
• подпятник;
• спирачна лостова система

може да доведе до значителна промяна на поведението на цялата талига.

19. Практическа диагностика – проверка от техника

При съмнение за проблем с Y25 бих подредил диагностиката така:

Стъпка 1 – визуален оглед

Проверка за:

• пукнатини;
• деформации;
• липсващи части;
• счупени пружини;
• необичайно износване;
• следи от прегряване;
• разместване на елементи.

Стъпка 2 – колооси

Проверка на:

• профил;
• диаметър;
• wheel flat;
• shelling/spalling;
• разлика в диаметрите;
• лагерни възли.

Стъпка 3 – окачване

Проверка на:

• пружини;
• Lenoir links;
• контактни повърхности;
• хлабини;
• буксови водачи.

Стъпка 4 – рамка

Проверка на:

• заварки;
• пукнатини;
• деформации;
• корозия;
• места за буксите.

Стъпка 5 – подпятник и странични опори

Проверка на:

• износване;
• хлабини;
• вложки;
• контактни повърхности.

Стъпка 6 – спирачна система

Проверка на:

• brake cylinder;
• brake rigging;
• калодки;
• регулатор;
• ход;
• хлабини;
• шарнири;
• закрепвания.

Стъпка 7 – товарозависимо регулиране

Ако вагонът има load-proportional braking:

• проверка на load sensor;
• механичния му контакт;
• пневматичното управление;
• управляващия valve;
• налягането;
• реакцията при различно натоварване.

20. Как да се търси причината при повтарящ се дефект

Това е може би най-важното практическо правило.

Ако един Y25 вагон постоянно се връща за един и същ дефект, не трябва автоматично да се подменя същият компонент отново.

Пример:

Повтарящ се wheel flat

Не:

„Колоосът е лош → престъргване → обратно в експлоатация.“

А:

„Защо точно този wheelset блокира?“

Следва проверка на:

спирачен цилиндър → лостова система → регулатор → калодка → load sensor → valve → отпускане → WSP/спирачна система на вагона.

Това е разликата между подмяна на дефектна част и диагностика на причината.

21. Разновидности на Y25

Означенията могат да изглеждат объркващи:

• Y25 Lsd;
• Y25 Lsd1;
• Y25 Ls(s)d1;
• Y25 Lsi;
• Y25 Lsi(f);
• Y25 Ls(s)i(f);
• Y25 Lse;
• Y25 Ls-C;
• и други.

Буквите и индексите са важни, защото могат да показват различия в:

• рамата;
• спирачката;
• разположението на цилиндъра;
• товаразпределението;
• дисковата спирачка;
• интегрираната спирачна система;
• ръчната спирачка;
• междурелсието;
• окачването.

Затова при ремонт никога не е достатъчно да се каже:

„Това е Y25.“

Трябва да се установи точният вариант и неговата документация.

22. Y25 и дискова спирачка

Въпреки че класическата представа за Y25 е калодкова спирачка, съществуват и варианти с disc brake.

Това е особено полезно при вагони с голям годишен пробег.

Дисковата спирачка позволява различна организация на спирачната система и може да има предимства по отношение на износването и експлоатационните разходи.

Но отново:

дисковата спирачка не превръща Y25 в друга талига.

Тя е различна конфигурация на същото широко използвано семейство.

23. Какво трябва да знае техникът за Y25

Ако трябва да се сведе всичко до една практическа таблица:

24. Y25 не е просто „стара талига“

Често Y25 се възприема като стара и елементарна конструкция.

Това е вярно само частично.

Основната архитектура действително е разработена преди десетилетия, но около нея са създадени множество модерни варианти:

• TSI-compliant конструкции;
• по-леки рамки;
• оптимизирани brake rigging системи;
• K и LL brake blocks;
• интегрирани спирачки;
• disc brake;
• подобрени окачвания;
• различни решения за track gauge;
• автоматична смяна на междурелсието при специални изпълнения;
• подобрено динамично поведение.

Затова Y25 е по-скоро платформа, отколкото един стар модел.

25. Най-важното при ремонта

При Y25 има три правила, които си заслужава да се запомнят:

1. Не приемай, че всички Y25 са еднакви.

Провери точната модификация.

2. Не сменяй компонент, преди да си проверил системата.

Особено при колела и спирачна апаратура.

3. При повтарящ се дефект търси причината.

Wheel flat, неравномерно износване на калодките или прегряване често са резултат, а не първопричина.

Заключение

Y25 е една от най-успешните товарни талиги в европейската железопътна практика именно защото съчетава простота, стандартизация, ремонтопригодност и достатъчно добри ходови характеристики.

Основата е сравнително проста:

две колооси + стоманена рама + винтово окачване + Lenoir damping + подпятник + спирачна система.

Но зад тази привидна простота има много инженерни детайли.

Пружините определят характеристиката на окачването. Lenoir механизмът създава натоварващо-зависимо фрикционно демпфиране. Рамата трябва да поема сложна комбинация от вертикални, напречни и надлъжни сили. Спирачната лостова система трябва да превърне пневматичната сила в достатъчна и равномерна сила върху колелата. А при товарозависима спирачка трябва да се добави още една цяла верига от механично измерване на товара до управление на налягането в brake cylinder.

И точно затова Y25 е добър пример за железопътна конструкция, при която правилната диагностика е по-важна от простата подмяна на части.

За техника най-важният въпрос не е:

„Коя част е повредена?“

а:

„Какво е причинило повредата и защо системата е позволила тя да се появи?“

Основни технически източници

• UIC – стандартизирани Y25 конструкции и чертежи за товарни вагони.
• UIC Leaflet 510-1 – основни размери и конструктивни изисквания към ходовата част.
• UIC 571-4 – стандартизирани товарни вагони и техните ходови части.
• EN 16235 – изпитване и оценка на ходови части за товарни вагони.
• Tatravagónka – технически данни за Y25 Lsi/Lsif и производни конструкции.
• ELH Eisenbahnlaufwerke Halle – Y25Lsd1 и производни варианти.
• NYMWAG – Y25 Ls1 и Y25 Lsi(f).
• Техническа литература за Y25, Lenoir suspension и европейските товарни талиги.
